Productos Fijaciones, abrazaderas y anclajes.

ABARCON 1 1/2 INOXIDABLE AISI-316 A4

Siguiendo con nuestro linea de producción fabricamos ABARCONES REDONDOS, para soporte de TUBERIAS. Esta fabricación tambien se realiza en medidas especiales, y sobre planos.

CARACTERÍSTICAS TÉCNICAS

ACERO AL CARBONO
ACERO INOXIDABLE CALIDAD AISI 304,316
ACERO F-114
ACERO F-125

Todos los materiales y procesos de fabricación son debidamente aprobados por un CONTROL DE CALIDAD minucioso, en este paso de la fabricación se detectan los posibles errores de fabricación, dando asi como garantía UNA CALIDAD OPTIMA.

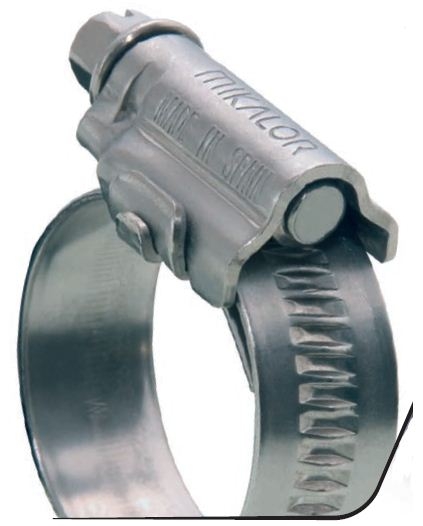

ABRAZ 3017 INOX L 70-90 W5

Gracias al exclusivo diseño de la cabeza nos encontramos delante de una
abrazadera de alto rendimiento y a la vez muy compacta.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Realizada con uno de los aceros inoxidables más resistentes a la corrosión
(AISI-316), es especialmente indicada para aplicaciones en la industria marina, petroquímica y alimentaria.

Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-316) Cu.
Cinta y cabeza:
Acero inoxidable
X5CrNiMo 17.12.2
(DIN 1.4401)
(AISI-316)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 70-90
L max. - 29,6
s + 0,1 0 - 0,7
h max. - 10
a+-0,3/0,2 -9
b max. - 14
Valores max.* Par Nm - 4
Valores max.* Pres. Bar - 13
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 100-120

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 100-120
L max. - 31,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 10
Unidades Envase - 25
Unidades Embalaje - 200

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 120-140

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 120-140
L max. - 34,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 7
Unidades Envase - 25
Unidades Embalaje - 25

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 140-160

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 140-160
L max. - 34,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 5
Unidades Envase - 25
Unidades Embalaje - 25

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 20-32

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 20-32
L max. - 29,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 5,6
Valores max.* Pres. Bar - 45
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 25-40

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 25-40
L max. - 29,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 5,6
Valores max.* Pres. Bar - 40
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 32-50

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 32-50
L max. - 29,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 6,5
Valores max.* Pres. Bar - 35
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 40-60

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 40-60
L max. - 29,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 6,5
Valores max.* Pres. Bar - 30
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 50-70

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 50-70
L max. - 31,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 25
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 60-80

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 60-80
L max. - 31,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 20
Unidades Envase - 50
Unidades Embalaje - 50

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 70-90

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 70-90
L max. - 31,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 17
Unidades Envase - 50
Unidades Embalaje - 50

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 80-100

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 80-100
L max. - 31,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 14
Unidades Envase - 25
Unidades Embalaje - 200

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 90-110

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 90-110
L max. - 31,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 12
Unidades Envase - 25
Unidades Embalaje - 200

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA ASFA-S 170-190 INOX W2

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para su utilización en los sectores de automoción, agricultura y conducciones de líquidos.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero Qst 36-3 (DIN 1.0213)
Cincado gris plata
Cinta y cabeza:
Acero inoxidable X6Cr17
(DIN 1.4016)
(AISI-430)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 170-190
L - 34,6
s + 0,1 0 - 0,8
h - 11
a+-0,4/0,2 -12,2
b max. - 18
Valores max.* Par Nm - 6,8
Valores max.* Pres. Bar - 2
Unidades Envase - 10
Unidades Embalaje - 10

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA ASFA-S 20-32 INOX W2

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para su utilización en los sectores de automoción, agricultura y conducciones de líquidos.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero Qst 36-3 (DIN 1.0213)
Cincado gris plata
Cinta y cabeza:
Acero inoxidable X6Cr17
(DIN 1.4016)
(AISI-430)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 20-32
L - 29,6
s + 0,1 0 - 0,8
h - 11
a+-0,4/0,2 -12,2
b max. - 18
Valores max.* Par Nm - 5,2
Valores max.* Pres. Bar - 45
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA ASFA-S 32-50 INOX W2

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para su utilización en los sectores de automoción, agricultura y conducciones de líquidos.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero Qst 36-3 (DIN 1.0213)
Cincado gris plata
Cinta y cabeza:
Acero inoxidable X6Cr17
(DIN 1.4016)
(AISI-430)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 32-50
L - 29,6
s + 0,1 0 - 0,8
h - 11
a+-0,4/0,2 -12,2
b max. - 18
Valores max.* Par Nm - 6
Valores max.* Pres. Bar - 35
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA ASFA-S 50-70 INOX W2

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para su utilización en los sectores de automoción, agricultura y conducciones de líquidos.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero Qst 36-3 (DIN 1.0213)
Cincado gris plata
Cinta y cabeza:
Acero inoxidable X6Cr17
(DIN 1.4016)
(AISI-430)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 50-70
L - 31,6
s + 0,1 0 - 0,8
h - 11
a+-0,4/0,2 -12,2
b max. - 18
Valores max.* Par Nm - 6,8
Valores max.* Pres. Bar - 25
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA ASFA-S 60-80 INOX W2

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para su utilización en los sectores de automoción, agricultura y conducciones de líquidos.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero Qst 36-3 (DIN 1.0213)
Cincado gris plata
Cinta y cabeza:
Acero inoxidable X6Cr17
(DIN 1.4016)
(AISI-430)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 60-80
L - 31,6
s + 0,1 0 - 0,8
h - 11
a+-0,4/0,2 -12,2
b max. - 18
Valores max.* Par Nm - 6,8
Valores max.* Pres. Bar - 20
Unidades Envase - 50
Unidades Embalaje - 50

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA ASFA-S 90-110 INOX W2

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para su utilización en los sectores de automoción, agricultura y conducciones de líquidos.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero Qst 36-3 (DIN 1.0213)
Cincado gris plata
Cinta y cabeza:
Acero inoxidable X6Cr17
(DIN 1.4016)
(AISI-430)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 90-110
L - 31,6
s + 0,1 0 - 0,8
h - 11
a+-0,4/0,2 -12,2
b max. - 18
Valores max.* Par Nm - 6,8
Valores max.* Pres. Bar - 12
Unidades Envase - 25
Unidades Embalaje - 200

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA ISOFONICA M6 Ø20mm

ABRAZADERAS METÁLICAS LIGERAS

CARACTERÍSTICAS TÉCNICAS


Ventajas / Advantages

Abertura lateral, permite el montaje rápido / Side opening allows rapid installation.
Aislamiento y reducción del sonido / Insulation and sound protection.
Tornillo M6 montado / Screw M6 assembled.
