Productos MIKALOR.

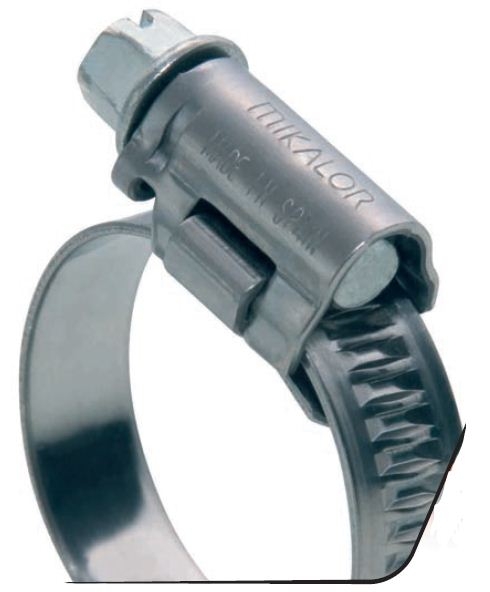

ABRAZ 3017 INOX L 70-90 W5

Gracias al exclusivo diseño de la cabeza nos encontramos delante de una
abrazadera de alto rendimiento y a la vez muy compacta.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Realizada con uno de los aceros inoxidables más resistentes a la corrosión
(AISI-316), es especialmente indicada para aplicaciones en la industria marina, petroquímica y alimentaria.

Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-316) Cu.
Cinta y cabeza:
Acero inoxidable
X5CrNiMo 17.12.2
(DIN 1.4401)
(AISI-316)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 70-90
L max. - 29,6
s + 0,1 0 - 0,7
h max. - 10
a+-0,3/0,2 -9
b max. - 14
Valores max.* Par Nm - 4
Valores max.* Pres. Bar - 13
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

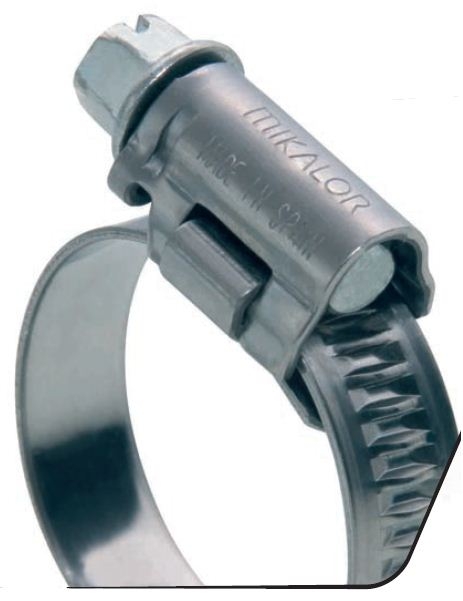

ABRAZADERA 3017 L INOX W4 12-22

Gracias al exclusivo diseño de la cabeza nos encontramos delante de una abrazadera de alto rendimiento y a la vez muy compacta.
Su cinta no perforada junto con el interior totalmente liso y con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006. Especialmente indicada para la industria alimentaria y marina, al estar realizada en acero inoxidable
AISI-304.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu.
Cinta y cabeza:
Acero inoxidable
X5CrNi1810
(DIN 1.4301)
(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 12-22
L max. - 22,1
s + 0,1 0 - 0,6
h max. - 10
a+-0,3/0,2 -9
b max. - 14
Valores max.* Par Nm - 3
Valores max.* Pres. Bar - 45
Unidades Envase - 200
Unidades Embalaje - 800

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 L INOX W4 16-27

Gracias al exclusivo diseño de la cabeza nos encontramos delante de una abrazadera de alto rendimiento y a la vez muy compacta.
Su cinta no perforada junto con el interior totalmente liso y con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006. Especialmente indicada para la industria alimentaria y marina, al estar realizada en acero inoxidable
AISI-304.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu.
Cinta y cabeza:
Acero inoxidable
X5CrNi1810
(DIN 1.4301)
(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 16-27
L max. - 23,6
s + 0,1 0 - 0,7
h max. - 10
a+-0,3/0,2 -9
b max. - 14
Valores max.* Par Nm - 3,5
Valores max.* Pres. Bar - 42
Unidades Envase - 200
Unidades Embalaje - 800

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 L INOX W4 20-32

Gracias al exclusivo diseño de la cabeza nos encontramos delante de una abrazadera de alto rendimiento y a la vez muy compacta.
Su cinta no perforada junto con el interior totalmente liso y con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006. Especialmente indicada para la industria alimentaria y marina, al estar realizada en acero inoxidable
AISI-304.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu.
Cinta y cabeza:
Acero inoxidable
X5CrNi1810
(DIN 1.4301)
(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 20-32
L max. - 23,6
s + 0,1 0 - 0,7
h max. - 10
a+-0,3/0,2 -9
b max. - 14
Valores max.* Par Nm - 3,5
Valores max.* Pres. Bar - 36
Unidades Envase - 200
Unidades Embalaje - 800

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 L INOX W4 25-40

Gracias al exclusivo diseño de la cabeza nos encontramos delante de una abrazadera de alto rendimiento y a la vez muy compacta.
Su cinta no perforada junto con el interior totalmente liso y con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006. Especialmente indicada para la industria alimentaria y marina, al estar realizada en acero inoxidable
AISI-304.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu.
Cinta y cabeza:
Acero inoxidable
X5CrNi1810
(DIN 1.4301)
(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 25-40
L max. - 25,6
s + 0,1 0 - 0,7
h max. - 10
a+-0,3/0,2 -9
b max. - 14
Valores max.* Par Nm - 4
Valores max.* Pres. Bar - 32
Unidades Envase - 100
Unidades Embalaje - 800

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 L INOX W4 32-50

Gracias al exclusivo diseño de la cabeza nos encontramos delante de una abrazadera de alto rendimiento y a la vez muy compacta.
Su cinta no perforada junto con el interior totalmente liso y con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006. Especialmente indicada para la industria alimentaria y marina, al estar realizada en acero inoxidable
AISI-304.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu.
Cinta y cabeza:
Acero inoxidable
X5CrNi1810
(DIN 1.4301)
(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 32-50
L max. - 25,6
s + 0,1 0 - 0,7
h max. - 10
a+-0,3/0,2 -9
b max. - 14
Valores max.* Par Nm - 4
Valores max.* Pres. Bar - 24
Unidades Envase - 100
Unidades Embalaje - 800

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 L INOX W4 40-60

Gracias al exclusivo diseño de la cabeza nos encontramos delante de una abrazadera de alto rendimiento y a la vez muy compacta.
Su cinta no perforada junto con el interior totalmente liso y con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006. Especialmente indicada para la industria alimentaria y marina, al estar realizada en acero inoxidable
AISI-304.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu.
Cinta y cabeza:
Acero inoxidable
X5CrNi1810
(DIN 1.4301)
(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 40-60
L max. - 25,6
s + 0,1 0 - 0,7
h max. - 10
a+-0,3/0,2 -9
b max. - 14
Valores max.* Par Nm - 4
Valores max.* Pres. Bar - 19
Unidades Envase - 100
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 L INOX W4 8-16

Gracias al exclusivo diseño de la cabeza nos encontramos delante de una abrazadera de alto rendimiento y a la vez muy compacta.
Su cinta no perforada junto con el interior totalmente liso y con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU 2002/95/EC de fecha 1 de julio de 2006. Especialmente indicada para la industria alimentaria y marina, al estar realizada en acero inoxidable
AISI-304.

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu.
Cinta y cabeza:
Acero inoxidable
X5CrNi1810
(DIN 1.4301)
(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 8-16
L max. - 22,1
s + 0,1 0 - 0,6
h max. - 10
a+-0,3/0,2 -9
b max. - 14
Valores max.* Par Nm - 3
Valores max.* Pres. Bar - 45
Unidades Envase - 200
Unidades Embalaje - 800

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

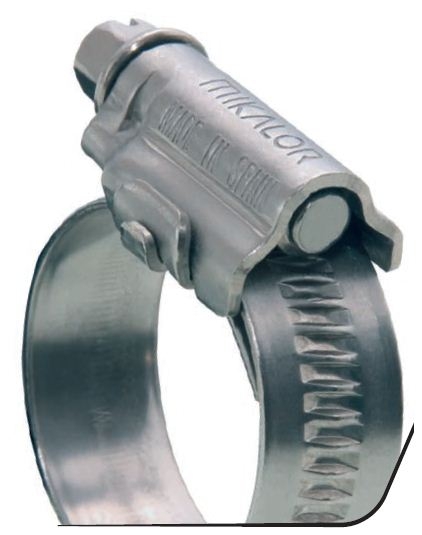

ABRAZADERA 3017 S INOX W4 100-120

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 100-120
L max. - 31,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 10
Unidades Envase - 25
Unidades Embalaje - 200

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 120-140

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 120-140
L max. - 34,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 7
Unidades Envase - 25
Unidades Embalaje - 25

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 140-160

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 140-160
L max. - 34,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 5
Unidades Envase - 25
Unidades Embalaje - 25

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 20-32

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 20-32
L max. - 29,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 5,6
Valores max.* Pres. Bar - 45
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 25-40

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 25-40
L max. - 29,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 5,6
Valores max.* Pres. Bar - 40
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 32-50

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 32-50
L max. - 29,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 6,5
Valores max.* Pres. Bar - 35
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 40-60

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 40-60
L max. - 29,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 6,5
Valores max.* Pres. Bar - 30
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 50-70

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 50-70
L max. - 31,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 25
Unidades Envase - 50
Unidades Embalaje - 400

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 60-80

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 60-80
L max. - 31,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 20
Unidades Envase - 50
Unidades Embalaje - 50

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 70-90

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 70-90
L max. - 31,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 17
Unidades Envase - 50
Unidades Embalaje - 50

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 80-100

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 80-100
L max. - 31,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 14
Unidades Envase - 25
Unidades Embalaje - 200

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA 3017 S INOX W4 90-110

El innovador diseño de la cabeza junto con el ancho de la banda (superior al modelo ligero) nos asegura la obtención de unos mayores valores de
rendimiento.
Su cinta no perforada con el interior totalmente liso y junto con sus cantos redondeados, evita cualquier deterioro en la manguera.
Cumple holgadamente con la normativa DIN 3017 y también con la directiva EU
2002/95/EC de fecha 1 de julio de 2006.
Especialmente indicada para la industria alimentaria y marina, al estar realizada en
acero inoxidable AISI-304


Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Acero inoxidable
(AISI-304) Cu
Cinta y cabeza:
Acero inoxidable
X5CrNi 1810
(DIN 1.4301)(AISI-304)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
Ø Aplicación mm - 90-110
L max. - 31,6
s + 0,1 0 - 0,8
h max. - 11
a+-0,3/0,2 12,2
b max. - 18
Valores max.* Par Nm - 7
Valores max.* Pres. Bar - 12
Unidades Envase - 25
Unidades Embalaje - 200

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

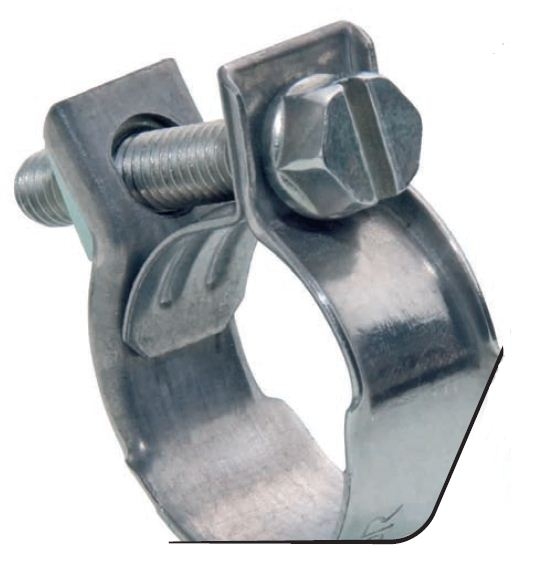

ABRAZADERA NORMAL C/TORN. Ø10-11 W1 ACERO

Gracias al acero empleado permite una buena deformación, adaptándose perfectamente al tubo con un apriete firme pero a su vez
cuidadoso.
Especialmente utilizada en aplicaciones con fluidos gaseosos de bajas
presiones.

Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Clase resistencia 6.6
Cincado gris plata Cr3
Tuerca:
Clase resistencia 6
Cincado blanco Cr3
Cinta:
Acero St3 K32
(EN 10215)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
d Ø Aplicación mm - 10-11
r- M4
e - 6
a - 10
b - 10
s - 0,5
Valores max.* Par Nm - 1
Valores max.* Pres. Bar - 13
Unidades Envase - 100
Unidades Embalaje - 1600

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA NORMAL C/TORN. Ø12-13 W1 ACERO

Gracias al acero empleado permite una buena deformación, adaptándose perfectamente al tubo con un apriete firme pero a su vez
cuidadoso.
Especialmente utilizada en aplicaciones con fluidos gaseosos de bajas
presiones.

Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Clase resistencia 6.6
Cincado gris plata Cr3
Tuerca:
Clase resistencia 6
Cincado blanco Cr3
Cinta:
Acero St3 K32
(EN 10215)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
d Ø Aplicación mm - 12-13
r- M4
e - 6
a - 10
b - 10
s - 0,5
Valores max.* Par Nm - 1
Valores max.* Pres. Bar - 12,5
Unidades Envase - 100
Unidades Embalaje - 1600

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA NORMAL C/TORN. Ø13-14 W1 ACERO

Gracias al acero empleado permite una buena deformación, adaptándose perfectamente al tubo con un apriete firme pero a su vez
cuidadoso.
Especialmente utilizada en aplicaciones con fluidos gaseosos de bajas
presiones.

Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Clase resistencia 6.6
Cincado gris plata Cr3
Tuerca:
Clase resistencia 6
Cincado blanco Cr3
Cinta:
Acero St3 K32
(EN 10215)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
d Ø Aplicación mm - 13-14
r- M4
e - 6
a - 10
b - 10
s - 0,5
Valores max.* Par Nm - 1
Valores max.* Pres. Bar - 12,5
Unidades Envase - 100
Unidades Embalaje - 1600

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA NORMAL C/TORN. Ø14-15 W1 ACERO

Gracias al acero empleado permite una buena deformación, adaptándose perfectamente al tubo con un apriete firme pero a su vez
cuidadoso.
Especialmente utilizada en aplicaciones con fluidos gaseosos de bajas
presiones.

Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Clase resistencia 6.6
Cincado gris plata Cr3
Tuerca:
Clase resistencia 6
Cincado blanco Cr3
Cinta:
Acero St3 K32
(EN 10215)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
d Ø Aplicación mm - 14-15
r- M4
e - 6
a - 10
b - 10
s - 0,5
Valores max.* Par Nm - 1
Valores max.* Pres. Bar - 12
Unidades Envase - 100
Unidades Embalaje - 1600

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.

ABRAZADERA NORMAL C/TORN. Ø15-17 W1 ACERO

Gracias al acero empleado permite una buena deformación, adaptándose perfectamente al tubo con un apriete firme pero a su vez
cuidadoso.
Especialmente utilizada en aplicaciones con fluidos gaseosos de bajas
presiones.

Materiales:
-------------------------------------------------------------------------------------
Tornillo:
Clase resistencia 6.6
Cincado gris plata Cr3
Tuerca:
Clase resistencia 6
Cincado blanco Cr3
Cinta:
Acero St3 K32
(EN 10215)

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES
-------------------------------------------------------------------------------------
d Ø Aplicación mm - 15-17
r- M4
e - 6
a - 10
b - 10
s - 0,5
Valores max.* Par Nm - 1
Valores max.* Pres. Bar - 12
Unidades Envase - 100
Unidades Embalaje - 1600

* La presión máxima de aplicación dependerá del tipo de manguera y de la geometría del racord.
